一、产品概述
外置式电动滚筒是将电动机装在滚简体的外面、减速机构装在滚筒体内部的一种新型电动驱动装置。它不但具有原电动滚筒的所有优点,而且克服了电动机散热条件差、容易烧损、使用功率受到限制的弱点,其功率可达160kW甚至更大。
外置式电动滚筒有I型、II 型和II型三种安装型式.可满足不同场合的安装需要:内部减速传动结构目前也有三种:定轴齿轮、摆线针轮、行星齿轮,每一种都经过精心设计,使用安全可靠。
配套动力采用Y系列标准电机。如选用YB系列隔爆型电机.则可应用于有隔爆要求的场合。因此外置式电动滚筒各种型号均可派生成隔爆型。
本公司生产的外置式电动滚筒配用(GB5014-85)HL型弹性柱销式联轴器:对于大功率的,为改善起动性能,可采用YOX限矩型液力偶合器代替联轴器:有制动要求的可加装制动器。制动器采用YWZg型电力液压块式制动器,并对应配套使用带有制动轮的同等规格联轴器或偶合器:有单向逆止要求的可加配逆止器。
本公司可为用户设计电机支架和制动器、联轴器、液力偶合器防护罩等。设计系根据用户要求进行。
本公司生产的外置式电动滚筒已广泛应用于港口、矿山、冶金、电力等各部门的大、中型带式输送机上,受到用户的一致好评。

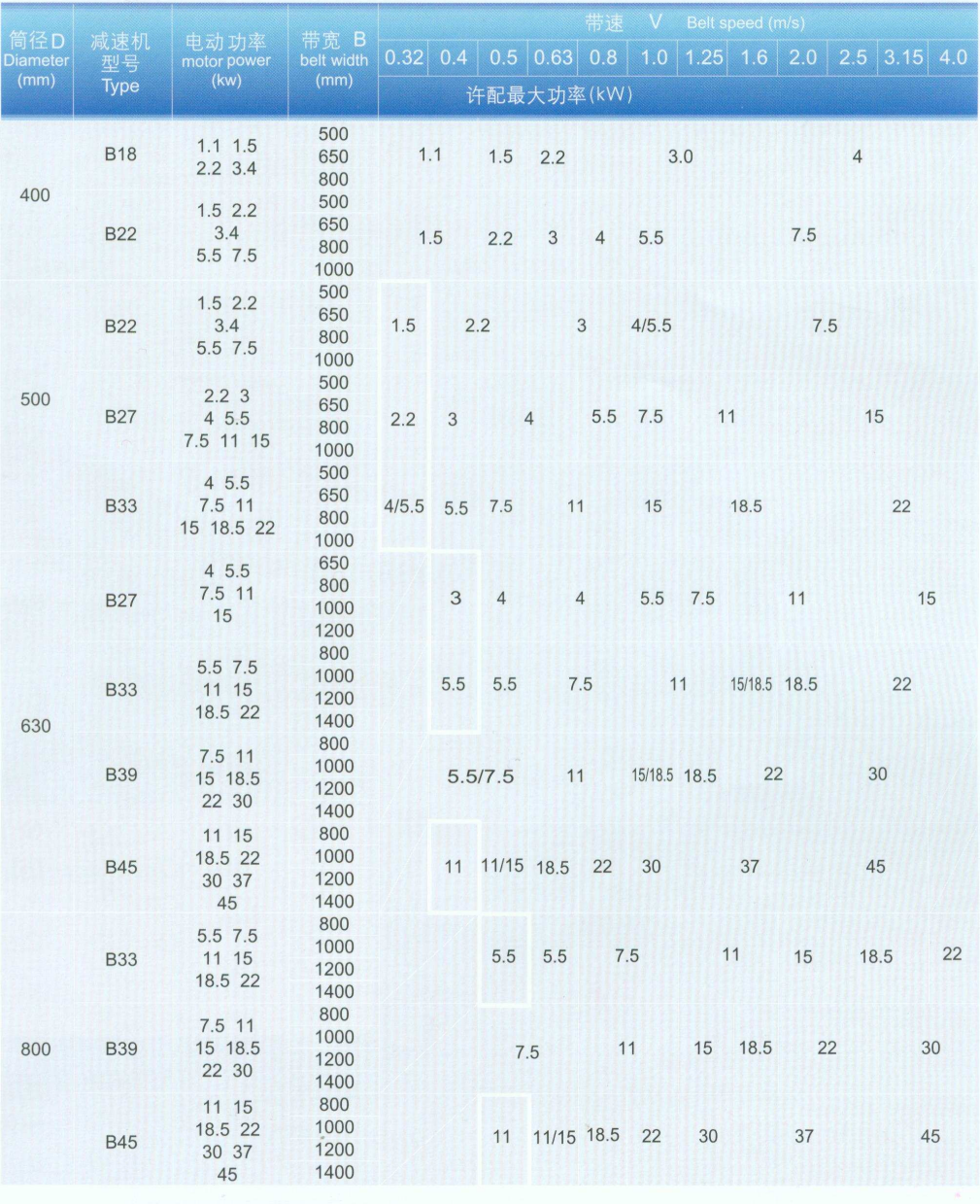

二、外置式电动滚筒规格选用

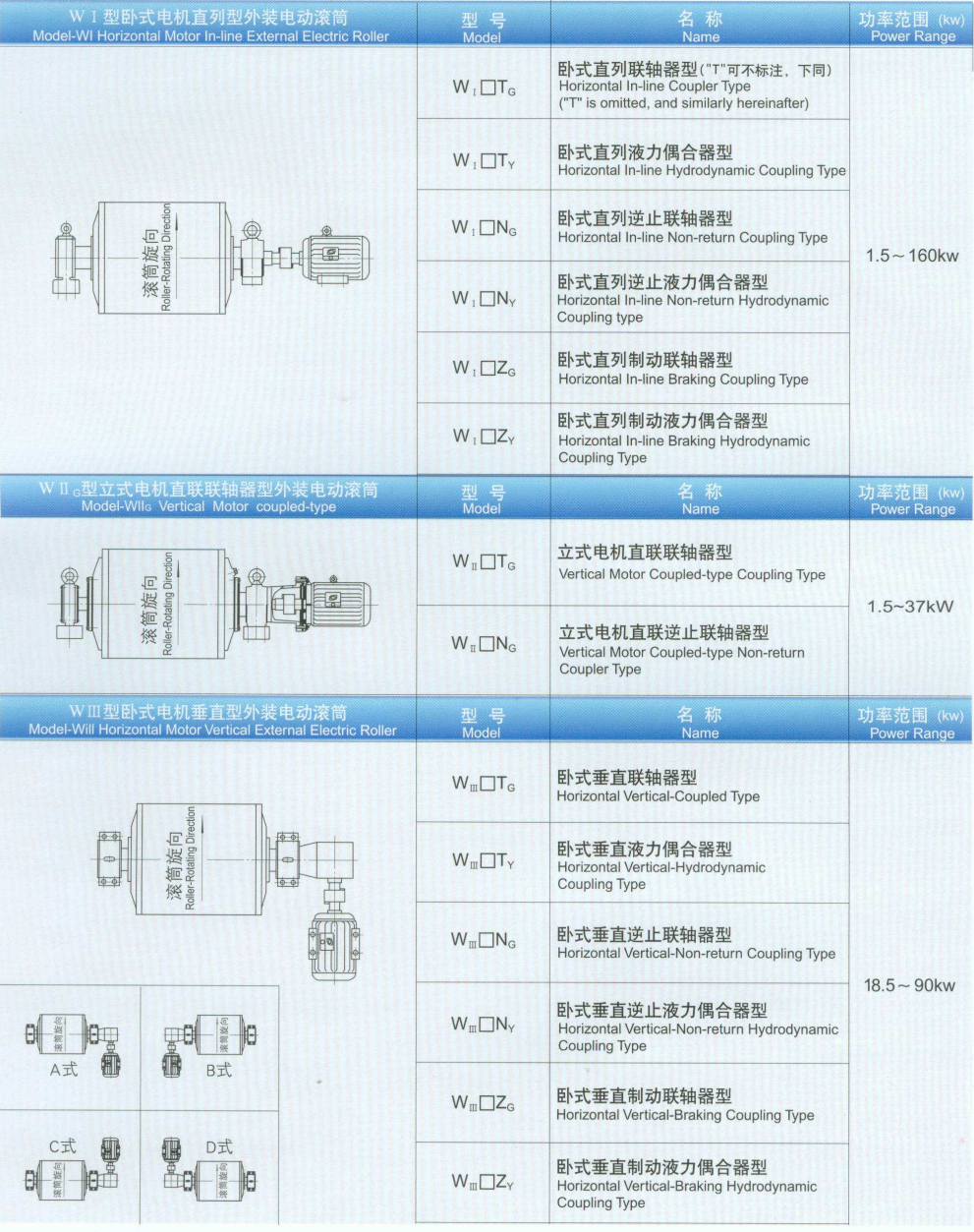

三、外置式类型分类

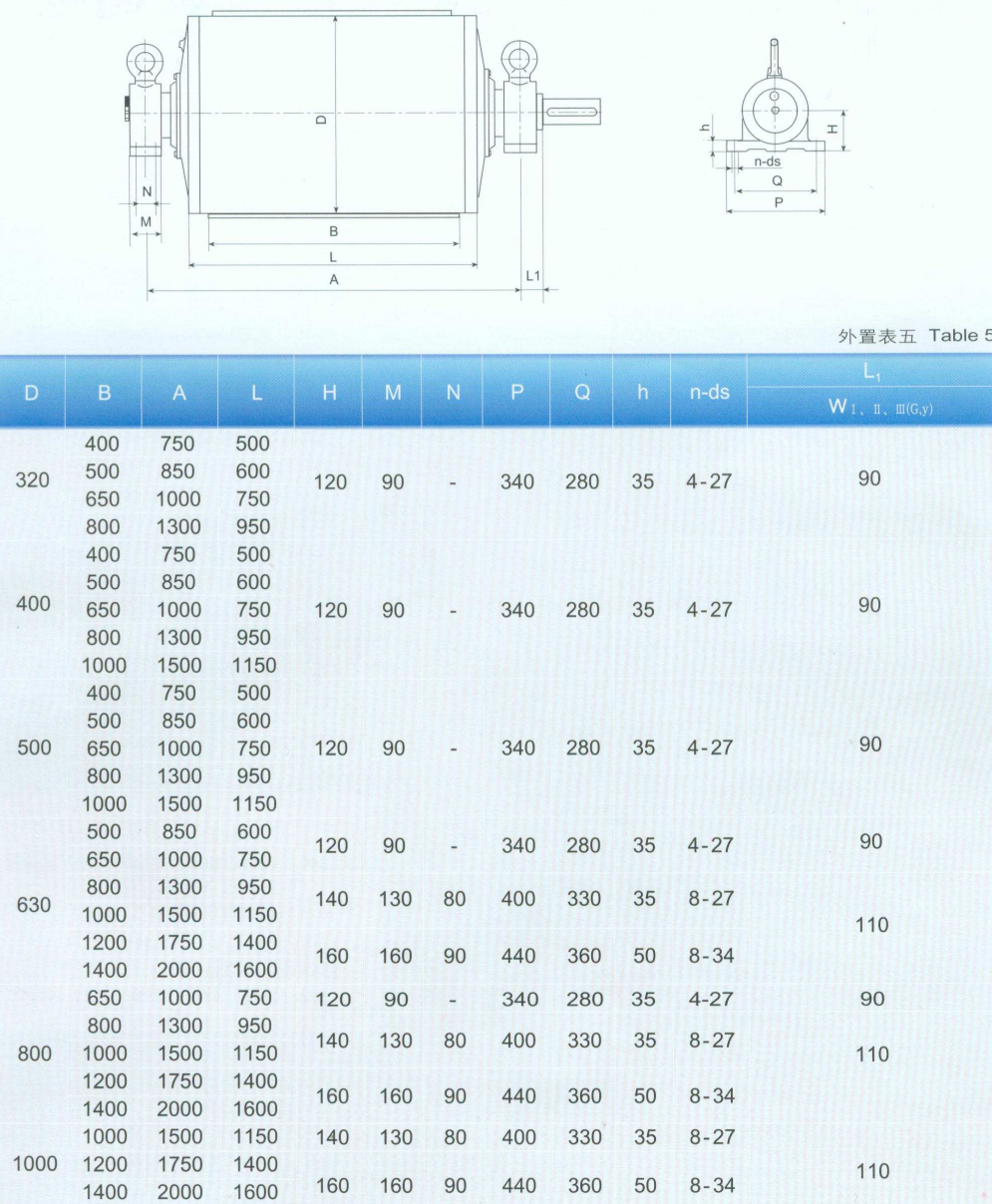

四、部分外形及安装尺寸
