一、概述
轴装式圆弧圆柱蜗杆减速器，采用圆环面蜗轮包络成形(zC1型)圆柱蜗杆，蜗轮齿形与蜗杆共轭，它适用于冶金、起重、运输、建筑、化工、矿山、轻纺等传动机械的减速机构，可以在国民经济各部门广泛使用。本系列减速器功率范围在0.59 ~ 75.84kW之间，输出扭矩在180~ 7077N.m之间，输入轴转数一般不大于1500转1分，高速轴可正反两向运转，工作环境温度为-40°C ~ +40°C之间，当工作环境温度低于0°C时，启动前润滑油必须加温到0°C以上。
二、类型
型号
SCWU型号——蜗杆在蜗轮之下；SCWS型号——蜗杆在蜗轮之侧；SCWO型号——蜗杆在蜗轮之上；SCWV1型号——蜗杆轴线在垂直方向；
中心距符合下表标准

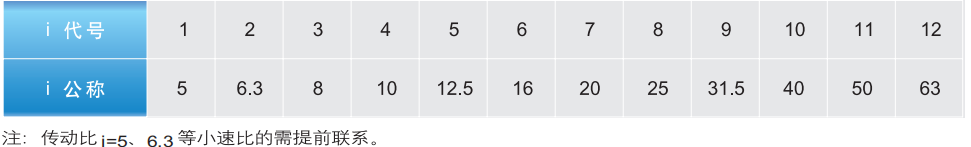

传动比符合下表标准
三、型式及尺寸

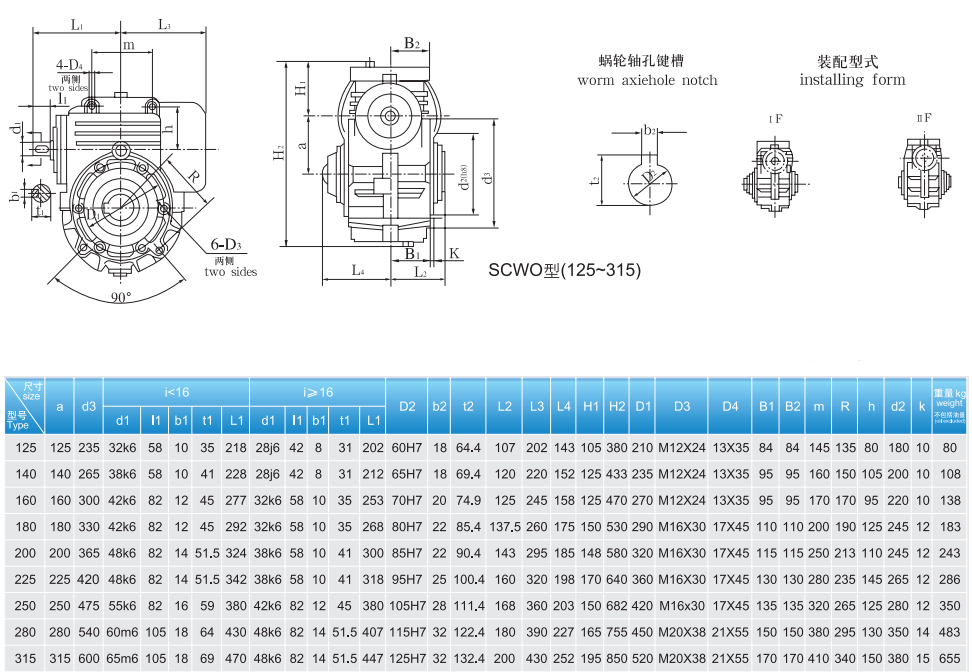

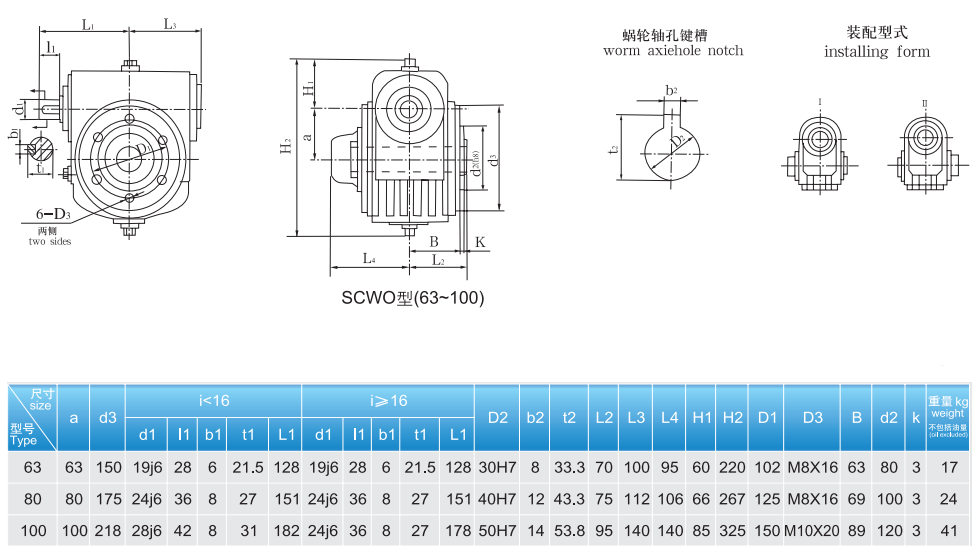

SCWO型减速器的装配型式与外形尺寸

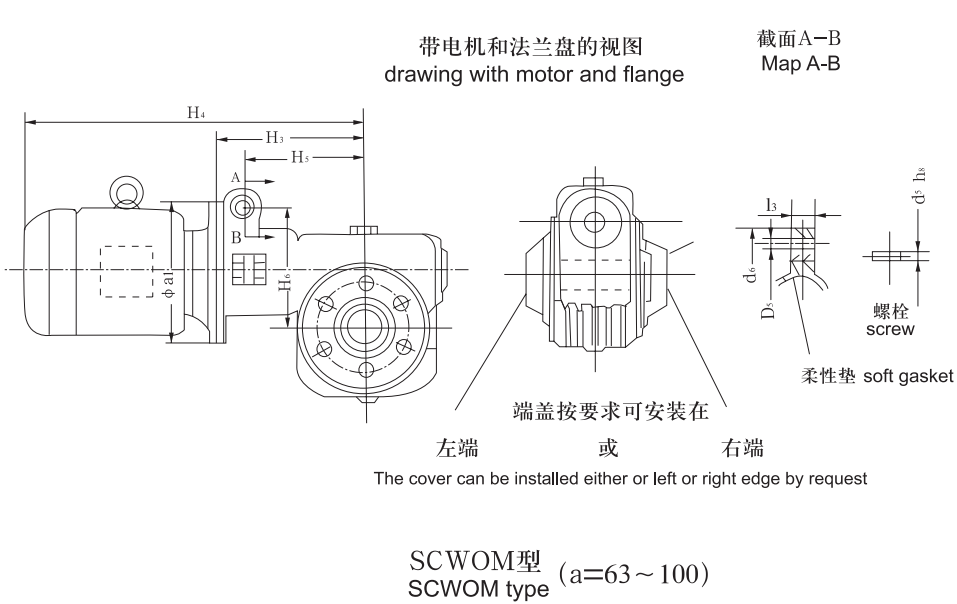

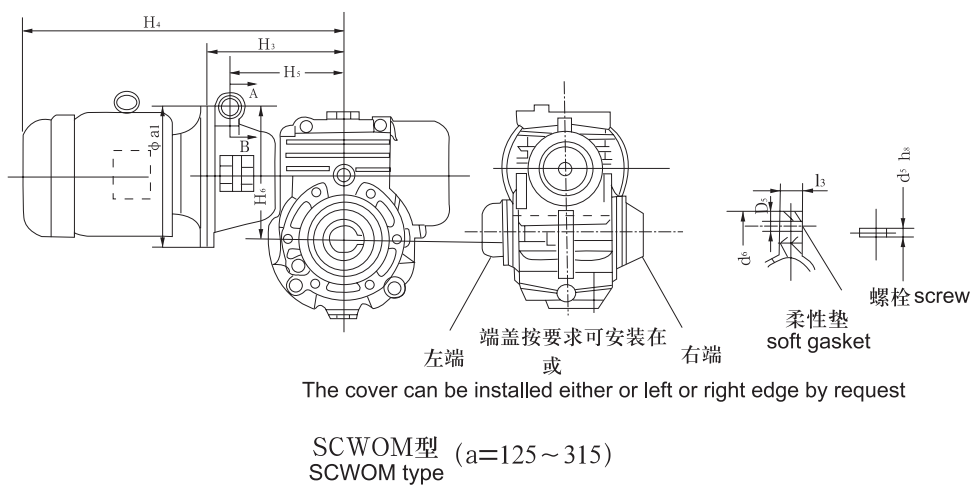

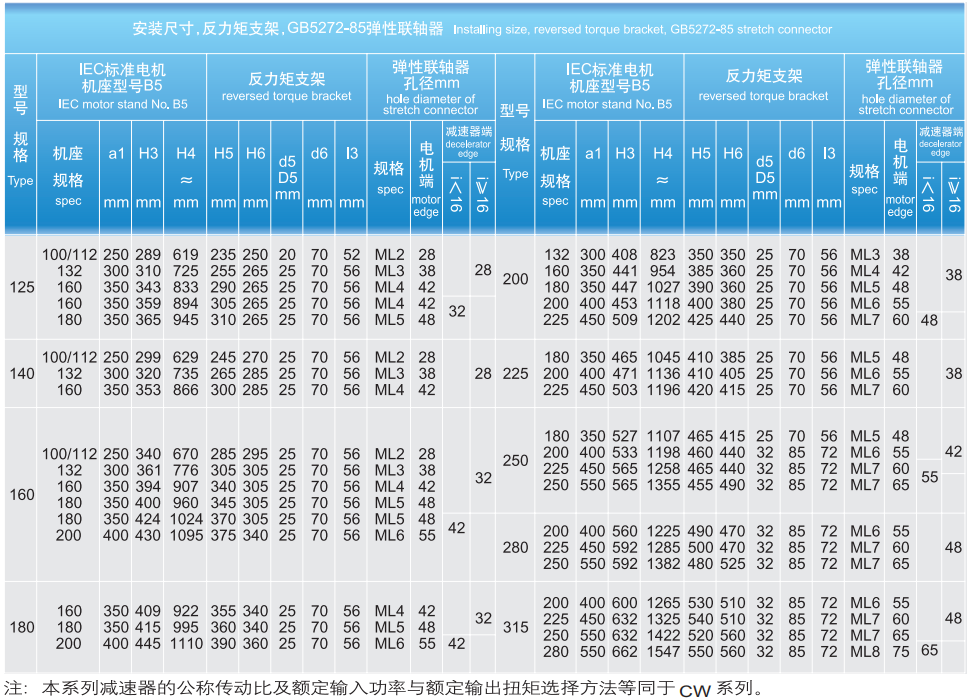

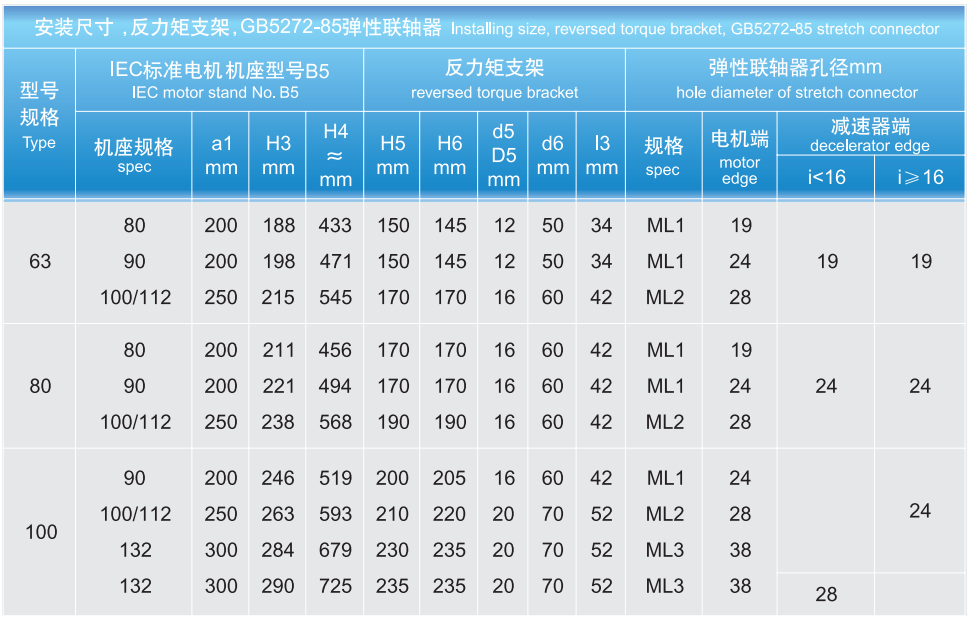

SCWO型减速器(带法兰盘) 与IEC标准电机的连接尺寸
